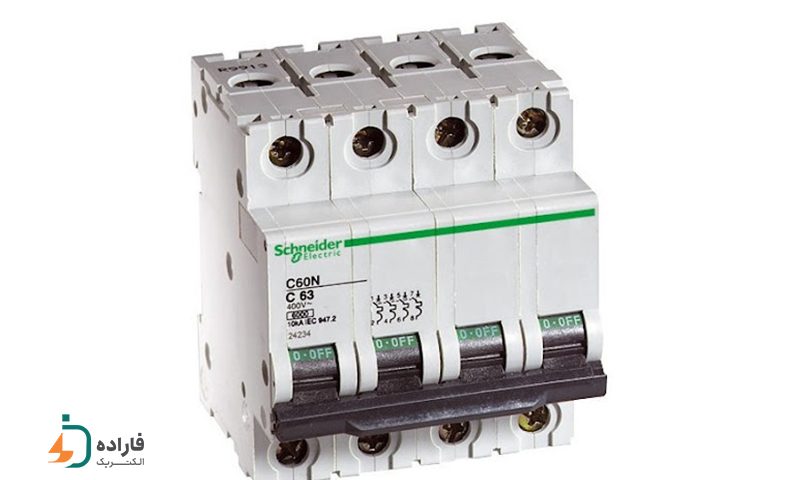

کلید فیوز مینیاتوری چیست؟
کلید فیوز مینیاتوری (Miniature Circuit Breaker) یا به اختصار MCB ، یکی از مهمترین قطعات حفاظتی در سیستمهای برق ساختمانی و صنعتی است. این کلید به عنوان یک فیوز الکترومکانیکی هوشمند طراحی شده است که در صورت عبور جریان بیش از حد مجاز (مانند اتصال کوتاه یا اضافه بار)، مدار را به صورت خودکار قطع میکند.
این نوع کلید به جای فیوزهای قدیمی استفاده میشود و دارای قابلیت دوباره روشن شدن بدون تعویض است. MCBها در مدارات برق خانگی، اداری و صنعتی کوچک کاربرد گستردهای دارند.
نحوه عملکرد کلید فیوز مینیاتوری
عملکرد MCB بر اساس دو اصل اصلی استوار است:
1. حفاظت حرارتی (Thermal Protection)
برای جلوگیری از اضافه بار استفاده میشود.
در این روش، یک بیمتال (نوار دو فلزی) با گرم شدن ناشی از عبور جریان بالا، خم میشود و باعث قطع مدار میگردد.
۲. حفاظت الکترومغناطیسی (Magnetic Protection)
برای جلوگیری از اتصال کوتاه به کار میرود.
وقتی جریان بسیار زیادی به طور ناگهانی عبور کند، یک سلف الکترومغناطیسی فعال شده و تماسهای داخلی را جدا میکند.
مراحل کارکرد:
عبور جریان طبیعی از مدار
تشخیص جریان بیش از حد (اضافه بار یا اتصال کوتاه)
فعال شدن مکانیسم حرارتی یا مغناطیسی
قطع مدار الکتریکی
امکان بازگشت به وضعیت قبلی با دستکاری دستی
مزایای کلید فیوز مینیاتوری چیست؟
استفاده از کلید فیوز مینیاتوری در مدارات الکتریکی دارای مزایای متعددی است:
| توضیح | مزیت |
|---|---|
| حفاظت از تجهیزات و افراد در برابر اضافه جریان و اتصال کوتاه | ایمنی بالا |
| قطع شدن بدون نیاز به تعویض و بازنشانی آسان | قابلیت بازگشت |
| مدلهای مختلف با جریانهای قطع متفاوت (6A، 10A، 16A، 20A و …) | قابلیت تنظیم |
| جلوگیری از خسارات به تجهیزات الکتریکی | کاهش هزینه تعمیرات |
| مناسب برای محیطهای خانگی، اداری و صنعتی | کاربرد گسترده |
کاربرد گسترده کاربرد و وظیفه انواع کلید فیوز مینیاتوری چیست؟
وظیفه اصلی کلید فیوز مینیاتوری، حفاظت از مدارات الکتریکی در برابر اضافه جریان و اتصال کوتاه است. این کلید در بسیاری از دستگاهها و سیستمهای مختلف مورد استفاده قرار میگیرد.
مهمترین کاربردهای MCB:
حفاظت از مدارهای برق خانگی
کنترل برق در محلهای عمومی و اداری
حفاظت از تجهیزات الکتریکی مانند چراغها، سیستمهای تهویه و لوازم خانگی
استفاده در تابلوهای برق فرعی
حفاظت خطوط برق در ساختمانهای مسکونی و تجاری
این کلید نقش کلیدی در جلوگیری از خسارات ناشی از اضافه بار و اتصال کوتاه دارد.
انواع کلید فیوز مینیاتوری و کاربرد آنها
کلیدهای فیوز مینیاتوری از نظر مشخصات فنی و کارکرد به چند دسته اصلی تقسیم میشوند:
۱. کلید فیوز مینیاتوری نوع B
کاربرد : در مدارهای خانگی و اداری با جریان ضربهای کم
جریان قطع : ۳ تا ۵ برابر جریان نامی
مثال : استفاده در مدارهای چراغ، پریزهای عمومی
۲. کلید فیوز مینیاتوری نوع C
کاربرد : در مدارهای با جریان ضربهای متوسط (موتورها، ترانسفورماتورها)
جریان قطع : ۵ تا ۱۰ برابر جریان نامی
مثال : استفاده در موتورهای کوچک، سیستمهای HVAC
۳. کلید فیوز مینیاتوری نوع D
کاربرد : در مدارهای با جریان ضربهای بسیار بالا
جریان قطع : ۱۰ تا ۲۰ برابر جریان نامی
مثال : استفاده در صنایع سنگین، ماشینآلات بزرگ
معرفی مختصری از هر نوع کلید فیوز مینیاتوری
| ویژگی | کاربرد اصلی | نوع کلید |
|---|---|---|
| حساسیت بالا، قطع سریع | مدارهای خانگی |
نوع B
|
| تعادل خوب بین حساسیت و تحمل | مدارهای با جریان ضربهای | نوع C |
| مقاومت در برابر جریانهای ضربهای بزرگ | صنایع سنگین | نوع D |
چگونه یک کلید فیوز مینیاتوری مناسب انتخاب کنیم؟
بررسی نوع مصرفکننده
جریان نامی
ولتاژ منبع تغذیه
محیط نصب و شرایط کاری
نوع حفاظت (B، C یا D)
علائم خرابی کلید فیوز مینیاتوری چیست؟
قطع مداوم بدون دلیل واضح
عدم قطع در صورت اضافه جریان
بوی سوختگی یا داغ شدن کلید
نمایش خطا بدون تماس مستقیم
نحوه تست و نصب صحیح کلید فیوز مینیاتوری
تست با دستکاری دستی
استفاده از دستگاه تست جریان
بررسی وضعیت تماسها
اتصال صحیح و ایمن به مدار
شرکت فاراده الکتریک: مرکز فروش و پخش کلیه ملزومات برق ساختمان و روشنایی
شرکت فاراده الکتریک ، یکی از معتبرترین مراکز تخصصی فروش و پخش کلیه ملزومات برق ساختمان، صنعتی و روشنایی در سطح کشور است. با چندین سال سابقه در زمینه تأمین و توزیع تجهیزات برقی، این شرکت به عنوان یکی از اولین انتخابهای مشتریان در خرید کلید فیوز مینیاتوری، کنتاکتور، رله، کلید، کابل، لامپ LED، سیستمهای کنترل و اتوماسیون صنعتی شناخته میشود.
خدمات ویژه فاراده الکتریک:
عرضه محصولات اصل و معتبر
مشاوره رایگان فنی و مهندسی
تحویل سریع در سراسر کشور
خدمات پس از فروش و گارانتی
همکاری با شرکتهای بزرگ و پیمانکاران برجسته
کلید فیوز مینیاتوری، یکی از اجزای ضروری در حفاظت از مدارات الکتریکی در برابر خطرات ناشی از اضافه جریان و اتصال کوتاه است. با استفاده از این کلید، میتوان از خسارات به تجهیزات و حتی خطرات جانی جلوگیری کرد.
انتخاب صحیح و نصب مناسب این کلید میتواند به افزایش ایمنی در محیطهای خانگی و صنعتی کمک کند.
با استفاده از خدمات شرکت فاراده الکتریک ، میتوانید به سادگی و با اطمینان خاطر، بهترین و معتبرترین کلیدهای فیوز مینیاتوری و ملزومات برقی را تهیه کنید. مشاوره تخصصی و پشتیبانی فنی این شرکت، همواره در کنار شماست تا بهترین انتخاب را داشته باشید.
